产品介绍

金属撕碎机该机主要作为金属粗碎设备用于对报废汽车外壳、彩钢瓦、油漆桶等大型废旧空体物料进行破碎加工，所加工物料根据厚度及材质种类不同呈颗粒状或片状结构，在设备构成上金属撕碎机主要由撕碎刀片组、承载箱体、箱体支架、进料系统、动力系统，电器控制系统组成，在破碎大型废旧金属过程中该机独有的动力保护机构可有效的防止设备超载造成的设备损坏。 在设备适用性上来说金属撕碎机主要作为金属粉碎机前道粗碎设备用于对金属粉碎机无法破碎的大型金属进行预处理已达到细碎加工设备处理要求。该机相对金属粉碎机在具有：噪音低、粉尘少、适用性广、破碎比大的优势。在设备使用上主要用于重废金属的剪切破碎或用于配套废钢破碎机用于破碎前金属物料的粗碎加工。

结构原理

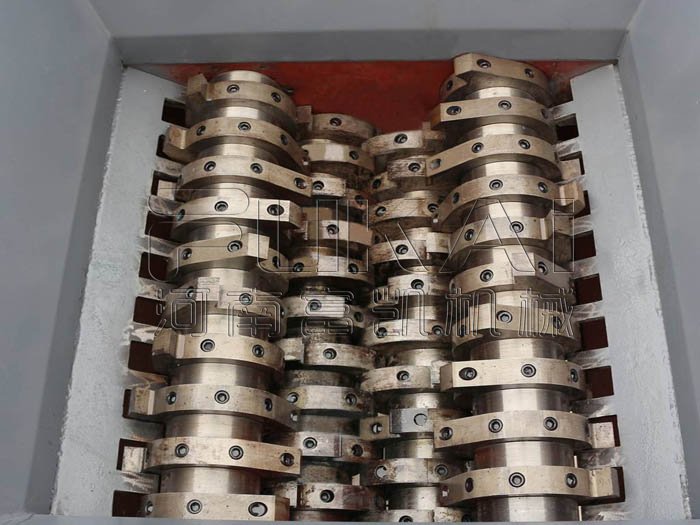

金属撕碎机在工作过程中通过与电动机相连的减速机将动力稳定的传入主轴，在主轴的牵引下通过固定于主轴上的撕碎机刀片将进入金属撕碎机机腔内的废旧金属进行卡紧，在刀片卡位的不断下压过程中物料被卷入两轴缝隙，通过双轴的撕扯作用使物料达到破碎效果，经过破碎后的物料通常呈现条状或片状由设备底部滤出经过传送带传送进入料对供其它设备集中处理或直接收集。

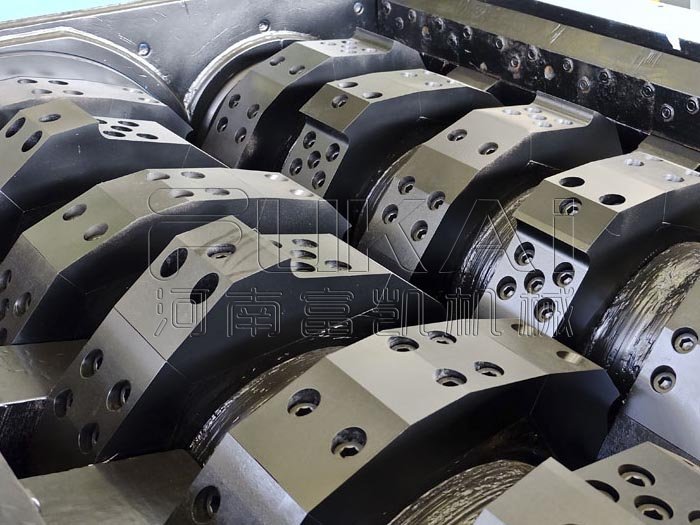

1、金属撕碎机专用动定刀片
撕碎机刀片分为定刀和动刀，定刀通过内部六边形卡位孔固定于撕碎机主轴上对物料进行破碎加工。
2、金属撕碎机主轴
正六边形界面轴，通过轴承和联轴器与减速机链接。
3、金属撕碎机机箱
主要为轴承的安装及主轴的固定提供支撑，同时为四轴或双轴的联动破碎提供较为封闭的空间。
4、金属撕碎机轴承
通过内部承压圆柱减少主轴转动过程中的摩擦力，从而减少扭矩损耗。
5、金属撕碎机减速机
通过减速机调整电机输出转速，同时减少主轴冲击带来的电机损坏，增大主轴扭矩。
6、支撑架、主机体、电机、料斗、配电柜、电磁换向阀、等控制和其它附件。

技术参数

型号	功率(kw)	转速(r/min)	产量(t)	刀盘数	刀盘直径(mm)	减速机	长宽高(m)
FK400SQ	4-11*2	12-25	0.5-1	依据刀盘厚度Y=L/T     Y 刀盘数量     L 型号     T刀盘厚度	φ200	250*2	1.8*1.5*1.6
FK600SQ	4-15*2	10-24	2-3		φ200	350*2	2.6*2*1.9
FK800SQ	4-22*2	10-24	3-4		φ360	500*2	2.8*2*1.9
FK1000SQ	6-30*2	8-22	4-5		φ400	600*2	3*2*1.9
FK1200SQ	6-37*2	8-22	6-10		φ450	650*2	3.4*2.2*2.2
FK1400SQ	6-45*2	8-24	8-12		φ520	750*2	4*3*2.4
FK1600SQ	6-55*2	8-24	10-18		φ560	750*2	5*3*2.4
FK1900SQ	6-75*2	6-20	14-22		φ650	800*2	6*3.5*2.5
FK2200SQ	6-110*2	6-20	18-26		φ750	850*2	7.5*4*4.5
